Estacionar un telescopio

    La tarea se "complica mas" con una montura ecuatorial ya que aparte de estar bien nivelada, tendremos que ajustar el eje de Latitud, el de Longitud ...

    Y será esta,  la que explicare como ponerla en posición optima, para sacarle el mejor rendimiento (estacionar)

    Esta tarea a de ser cuanto mas minuciosa cuanto mayor aumento nos proporcione el telescopio y mayor tiempo queramos mantener un objeto en campo visual.

Longitud, son las líneas imaginarias que van de polo a polo ( de Norte a Sur), también llamadas meridianos. Por razones históricas, el meridiano que pasa por el  Real Observatorio Astronómico de Greenwich (Inglaterra) se ha escogido como longitud 0º. Las longitudes se miden desde 0º a 180° Este y de 0º a 180° Oeste a partir del meridiano de Greenwich, También nos indica la franja horaria, ya que cada 15º corresponde a una hora .

Latitud, son las líneas imaginarias, que cortan la esfera terrestre en un plano perpendicular al eje de rotación, también denominado paralelos. El plano  que corta la tierra en dos partes iguales se denomina Ecuador, Dividiendo a esta en dos hemisferios el Norte y el Sur, Se mide 0º a  90º , siendo el ecuador  la cota 0º y los polos la cota 90º,  para diferenciar entre una cota del hemisferio norte o sur se agrega  a la cota N para el h. Norte y S para el h. Sur, luego para referirnos a un punto situado en el hemisferio norte tendríamos que poner 37º N

Conociendo las medidas de la tierra resulta que 1º de longitud equivale a unos 113 km en el ecuador ( Conforme nos vamos acercando a los polos esta distancia va disminuyendo )  y que 1º de latitud a unos 111 km ( Esta distancia siempre es la misma).

Solo usar grados queda muy indeterminada una posición, para ello se divide el grado en minutos y segundos.  Un grado (1º)  es igual a 60 minutos (60´) y un minuto  es igual a 60 segundos (60"), Ojo los minutos y segundos están en sexagesimal.

Por tanto el formato correcto seria, por ejemplo:

 37º 37’ 37’’ N ( Longitud )  4º 37’ 37’’ O ( Latitud )

 37º 37’ N  4º 37’ O  ( Un poco menos precisa pero valido también )

 37’ 627º  N  4’627 O ( También se puede expresar en decimal los minutos y segundo, en algunos mapas lo podéis encontrar así.)

Convertir sexagesimal a decimal.

Grados = grado + (minutos / 60) + (segundos / 3600)

Ejemplo  37º +  (37’/60=0.616666) + (37’’/3600= .0102)

Grados  =  37+0.6166+0.0102=37’6268º

Convertir decimal a sexagesimal.

Grados = grados.

 Minutos = la parte decimal x 60.

 Segundos = la parte decimal x 60.

Ejemplo: 37’627 º = Grados = 37º

minutos = 0.627 X 60 = 37.620  = 37’  ( no ponemos los decimales)

segundos = 0.620 x 60 =37,2 = 37 ‘’

Resultado= 37º37’’37’’

 O también 37º37’37,2’’

Ascensión Recta (RA)

Serian como los meridianos terrestres (longitud ), con la salvedad que los grados están convertidos a horas, una hora equivale a 15º. Empieza a medirse desde el Este en el equinoccio de primavera.

Declinación (Dec)

Serian comparable a  los paralelos terrestres ( latitud ).

Un objeto en el ecuador celeste tiene una Dec de 0°.

Un objeto sobre el hemisferio norte celeste tiene una Dec de 0º a +90°.

Un objeto sobre el hemisferio sur celeste tiene una Dec de 0º a  −90°.

Acimut

Es el ángulo medido sobre el horizonte que forman el un punto cardinal y la proyección vertical del astro sobre el horizonte. Se mide en grados desde el Norte en sentido: Norte-Este-Sur-Oeste, correspondiéndoles los valores (en grados) de: Norte 0º, Este 90º, Sur 180º, Oeste 270º.

Altitud

Es el ángulo medido en altura sobre el horizonte, se mide de 0º a 90º a partir del horizonte, y tiene signo positivo para los astros situados por encima del horizonte y signo negativo para los situados por debajo del mismo

Cenit o Zenir,  es el punto situado en la vertical del observador.

Nadir, es el punto opuesto, es decir a 180º del  cenit.

Necesita calibrar

Calibrado

Verificar:

               (La montura ha de estar nivelada)

Como la tarea  requiere tiempo y paciencias, recomiendo primero realizar un preajuste durante el día, mediante un objeto alejado como por ejemplo el pico de una iglesia, el punto de un poste  telefónico, eléctrico, etc. ( )

Posicionar el objeto alejado exactamente en el punto medio de la cruz del buscador polar.

Ahora desbloqueamos la palanca del eje RA, o bien usando el mando, previamente puesto a la máxima velocidad, y rotamos la montura en 180º (media vuelta). Si el objeto sigue estando exactamente en el punto medio de la cruz, entonces el buscador polar no necesita ninguna calibración. Pero si se desplaza debemos calibrar nuestro buscador polar.

Aunque no se haya desplazado seria interesante hacer de nuevo la verificación con la estrella polar.

Calibrar:

             El buscador polar tiene 3 tornillos. Para calibrar el retículo del buscador y desplazar nuestra objeto hacia el punto medio de la cruz.

Haremos lo mismo que para la verificación. ( Poner el objeto exactamente en el punto medio de la cruz ).

Ahora se realizan pequeños ajustes mediante los 3 tornillos que sujetan el retículo del buscador polar y devolver el objeto hasta la mitad del trayecto recorrido. Girar ahora  el eje RA de nuevo 180º pero a la inversa, mover los ejes de Latitud y Longitud. hasta situar el objeto de nuevo en la cruz. Repetir las veces que sean necesarias hasta que el objeto quede estacionario en el punto medio de la cruz.

-         Lo primero,  no perder el norte.

   Es aconsejable empezar a montar el equipo antes de que se haga de noche, se ve mejor y evitamos molestar a otros que ya estén observando. En el supuesto que ya sea de noche, aun si se esta solo (se tiene que ir adaptando la pupila a la oscuridad), se ha de usar una linterna o cualquier otro dispositivo luminoso, de luz roja.

Una vez localizado aproximadamente el Norte.

-         Segundo nivelar la montura,  (observar el terreno, ha de ser compacto, si el terreno  se viera que al montar todo, alguna de las patas del trípode, pudiera hundirse con el peso, todo el tiempo empleado para nivelar la montura no nos serviría de nada. Una buena opción seria apoyar las patas del trípode sobre unos tacos de madera,... La montura a de quedar firme. Las monturas suelen traer un nivel de burbuja, En mi caso dicho nivel estaba mal posicionado, es decir que no me valía para nivel. Lo mejor usar un buen nivel.

    Como nivelar correctamente la montura usando un nivel:

-         De las tres patas de la montura una, sería la maestra, a esta no se toca ( por ejemplo, esta va ha ser la que mire al norte ), se jugara con las otras dos, Apoyar el nivel sobre la base donde va la montura, dirección N a S  y luego E a O y observar el desplazamiento de la burbuja del nivel. Que la burbuja no se desplaza y se mantiene entre las líneas de nivel, no hacer nada, esta nivelada.

-         La burbuja se desplaza para el S, tienes que bajar las otras patas. ( Si tienes que extender del todo el trípode o dejarlo lo mas bajo posible, deja siempre un poco de margen para poder actuar sobre las patas, en caso casi seguro que tengas que  subir o bajar para nivelar ). Una vez metida la burbuja entre las líneas de nivel. Pasamos a la otra dirección.

-         E a O  se desplaza  la burbuja  al E   tienes que bajar la pata  de la izquierda ( si estas mirando al N y/o subir la de la derecha ). Obviamente si se desplazara la burbuja al O tendrías que bajar la pata de la derecha  y/o subir la de la izquierda..

-         Se vuelve a comprobar  N a S, si la burbuja esta entre líneas de nivel, esta nivelada, si no volver a ajustar las patas del trípode como antes se ha descrito.

-         Una vez nivelado el trípode se monta la montura,  si la burbuja del nivel de la montura esta centrada el nivel que lleva la montura  te puede valer para futuras puesta a nivel del trípode montura, si no es así, el nivel de tu montura esta mal posicionado. Con lo cual tendrías que ajustar el nivel (pero ese es otro tema). Aparte el nivel de la montura suele ser pequeñito, siendo poco exacto. Aunque para visual te puede valer.

-         Una vez nivelada la montura  aproximar el eje de latitud , lo mas próximo a la latitud de tu situación, para ello las monturas suelen tener una escala graduada en uno de sus lados, generalmente de 0 a 90. Por ejemplo si te encuentras en Jaén esta seria  37º,  Entonces pondrías la marca de la escala graduada entorno a los 37º. El ajuste de la longitud se realiza con los dos tornillos uno situado en la parte trasera y el otro en la parte delantera de la montura.

-         Ahora aproximar el eje de longitud , lo mas próximo al Norte, al celeste, no al magnético.

-    Ya solo queda esperar que se vea la estrella Polar, para terminar de ajustar la montura y dar por terminado el estacionamiento.

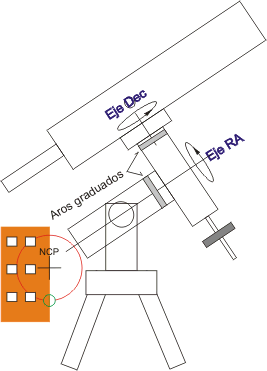

- Las monturas ecuatoriales todas llevan como mínimo dos aritos graduados uno para el eje Dec (declinación) y otro RA (ascensión recta), ahora solo nos interesa este ultimo.

Ya se puede desbloquear el eje RA, montar los contrapesos, telescopio... "el telescopio esta estacionado".

Ya queda menos

   Para mayor precisión, para fotografía, se podría utilizar otros métodos de estacionamiento como por ejemplo el de la deriva pero este será otra historia.

Unos detalles antes de salir a observar

 No es solo coger el telescopio y a mirar. Para aprovechar al máximo y pasar un buen rato:
1º - Un sitio lejos de núcleos urbanos y de contaminación lumínica.
2º - Con una buena altitud, cuanto mas altitud mucho mejor, para evitar la contaminación atmosférica.
3º - Apartados de embalses, ríos o humedad, la humedad empañan las lentes o espejos.
4º - Por las noches suelen hacer frío incluso en verano y sobre todo en altitud. Llevar siempre ropa de abrigo, incluso en verano.
5º - Algo de comida,..
6º - Es imprescindible linterna con luz roja. Para la observación de cielo profundo, la pupila se dilata para conseguir captar la mayor cantidad de luz, pero tarda en acostumbrarse a la oscuridad. Cuando se usa luz blanca, la pupila se contrae rápidamente. La luz roja no afecta a la pupila.
7º - Una carta celeste para saber qué objetos serán visibles y su posición. O un planisferio celeste, aunque en estos no suelen están los planetas ni la Luna.
8º - Baterías cargada, si la montura es motorizada.
9º - Revisarlo todo lo necesario antes de salir a observar, trípode, montura, contrapeso, linterna, brújula, nivel...
    Mas detalles :
 - Para observar la Luna cualquier día, menos en luna llena, al estar iluminada toda no se nota el relieve y tanta luz molesta. Los mejores días en cuarto creciente o cuarto menguante, debiendo apuntar al terminador (la sombra sobre la superficie lunar).
 - Para observación planetaria vale cualquier día, si es visible el planeta,... Para observarlos bien usar filtro de color.
Para observar objetos de cielo profundo con luna nueva o próxima la misma. No debemos mirarlos directamente para apreciar los detalles. La parte central del ojo no es efectiva en la oscuridad (detecta sobretodo los colores).
 - Para la observación de lluvias de meteoros no es necesario llevar telescopio.

Con telescopio o prismáticos jamás se debe de mirar directamente al sol.

Solo con los filtros especiales para estos. O telescopios específicos para el Sol
